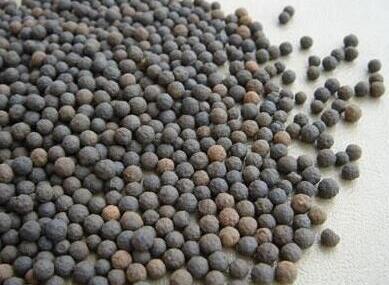

不知道大家有没有了解过，页岩生物陶粒滤料的生产一般分为五个阶段，生料制备、烘干、预热、焙烧以及冷却。页岩原矿经颚式破碎机破碎，破碎后过筛，选择3mm~5mm粒径颗粒作为生料，然后将陶粒滤料生料送入电炉预热，预热完毕立刻送入已经处于目标温度的电阴炉中焙烧，焙烧完毕后，室温冷却陶粒。下面就为大家详细介绍一下。

生料的制备陶粒生产首先须解决的是原材料加工和制粒工艺，其任务是将采集的原料，经破碎、筛分，配料、混合制成化学成分符合要求、质量均匀的含水物料，然后通过辊压、成球等方法制成不同粒径的生料。生料的制备工艺很多，根据原料品种不同分为干法、塑化法、粉磨成球法和泥浆成球法。

烘干及预热可以采用干法工艺，破碎筛分后，不用烘干即可预热阶段，预热阶段温度控制在400℃~600℃之间。此预热阶段中，温度急剧变化会引起生料炸裂，而烧制的陶粒滤料各项性能下降。其次是控制生料在焙烧阶段产生的气体量，因为在预热生料阶段，生料中的有机质和碳酸盐就已开始分解挥发产生气体，那么经过预热后，生料在焙烧阶段产生的气体量就会。再次就是为生料表层的软化做。

预热阶段控制的因素是预热温度和预热时间，这两个因素都会对生物陶粒质量产生影响，若预热温度过高或者预热时间过长都会生料在预热阶段就已产生大量气体，生料在焙烧阶段因膨胀气体不足使陶粒膨胀不佳。但是预热不足，就会造成高温焙烧中生料的炸裂，所有这些都会影响到陶粒滤料的性能。在实际生产中，由于受生料的品种、陶粒形状尺寸、生产窑型等因素影响，预热温度和预热时间通过试验确定。

焙烧焙烧阶段是整个陶粒焙烧中关键的一步，它将直接影响到生物陶粒制品的各项性能，如果控制不当，会造成气体压力太大而溢出下班体外壳形成开口气孔，所烧制的陶粒强度低、吸水率高等缺点，如果焙烧温度未达到焙烧温度，陶粒滤料制品的膨胀倍数就会下降，密度变大。冷却冷却工艺对陶粒滤料的质量也有较大的影响，一般认为较合理的陶粒冷却制度是焙烧的陶粒在通过温度高的膨胀带后，可迅速冷却到1000℃~700℃。但是从700℃到400℃时，则要求冷却，因为迅速降温，使陶粒滤料内部和表面产生强大的温度收缩应力，其表面出现网状的微细裂缝，使的颗粒强度，但在400℃以下又可以快速的冷却。

本篇文章主要为大家分享介绍了有关于页岩生物陶粒滤料的生产五大阶段，相信大家在仔细阅读完本文分享介绍后对以上问题有了全面的了解与认识了，希望以上分享能够帮助大家更好的使用产品，如有问题欢迎大家在线咨询热线客服。
